産業用途向けの高温加熱ケーブルの選び方

プロセスラインが 180 °C に保たれているのに、誰かがまだ自己調整テープを引用している場合、その引用は最初の冬を乗り切ることができません。およそ 120 °C から 150 °C を超える温度では、実用的な答えは、ほとんどの場合、一定ワット数の鉱物絶縁または表皮効果加熱ケーブルです。これらの設計は、製品の自動調整を制限するポリマー コアを使用せずに、高温でも有用な出力を維持できるからです。

産業用の高温加熱ケーブルの選択は、決まった順序で行われる 4 つの決定事項になります。つまり、最大暴露温度、その温度で必要なワット密度、現場の環境に耐えるシースと絶縁材料、そしてケーブル周囲の制御および認証パッケージです。順序を逆にすると、通常は 2 つの高価な間違いのいずれかになります。1 年で最も寒い夜に温度を維持できないケーブルか、紙の上では安全に見えても 18 か月でジャケットが腐食してしまうケーブルです。

ケーブルを比較する前に 4 つの数値を修正してください

信頼できる選択はすべて 4 つの数字で始まり、そのどれもケーブルの価格ではありません。単一のデータシートを開く前に、それらを書き留めてください。

1. 温度を維持する — パイプやタンクが維持されるべき温度であり、到達したい温度ではありません。
2. 最高暴露温度 — 蒸気切れ、洗浄サイクル、およびあらゆる異常状態が含まれます。維持温度ではなく、この数値によってケーブル ファミリが選択されます。
3. 最低周囲温度 — 通常は冬の設計条件であり、起動時の電力需要を左右する数値です。
4. 供給電圧と位相 — 220 V と 380 V の同じケーブルでは、1 メートルあたりのワット数がまったく異なります。

温度を維持することのみを考慮したサイジングは、最も一般的なエラーです。 80 °C を維持しながら 150 °C で蒸気洗浄されるラインには、通常の使用が穏やかであっても、150 °C 以上の定格のケーブルが必要です。

ケーブルファミリーを温度帯に合わせてください

温度帯は、価格が話題になる前にカタログの大部分を排除します。

自己制御ケーブル: 120 °C 以下では強く、それ以上では弱い

自己調整型ケーブルは凍結防止で定評があり、今後もその地位を維持する必要があります。導電性ポリマーコアは温度が上がると出力を低下させるため、交差したケーブルは過熱しにくく、テープを現場で適切な長さに切断できます。その利便性こそが、悪用される理由なのです。ポリマーコアのケーブルを天井に向けて押すと、プラントが必要とするときに出力が崩壊しますが、ポリマーは持続的な熱の下でより早く老化します。

一定ワット数および電力制限ケーブル: プロセス熱に対する安定した出力

定ワット数ケーブルは、パイプがどれほど熱くなっても、1 メートルあたり一定のワット数を供給するため、1 月のコールドスタートでは、穏やかな 4 月の午後と同じ出力が生成されます。この予測可能性はプロセス エンジニアが望んでいることであり、それが一定ワット数設計が高温ライン加熱の主流となる理由です。このトレードオフは本物です。温度によって出力が低下しないため、定ワット数回路が重複したり、過剰に絶縁されたり、サーモスタットなしで動作したりすると、過熱する可能性があります。電力制限バージョンは 2 つのファミリーの中間に位置し、自己調整テープよりも安定した出力を維持しながら、周囲条件の変化に応じて出力を緩和します。

カーボンファイバーの高温バージョンでは、マーケティングの見出しよりもケーブルの動作上限がはるかに重要です。詳細な 高温定電力加熱ケーブルの性能の見直し 長い回線の表皮効果に対して一定のワット数を比較検討している場合、これは賢明な次のステップです。

AFF-CT 高温カーボンファイバー定電力加熱ケーブル 高出力および長回路オプションを備えた、高温プロセスのメンテナンス、蒸気洗浄されたパイプおよび危険区域用の並列定電力ケーブル。 製品を見る→

鉱物絶縁ケーブル: 温度と環境の両方が厳しい場合

暴露温度が約 250 °C を超える場合、または熱と蒸気、溶剤、または機械的酷使が組み合わされる場所では、通常は鉱物絶縁ケーブルが正しい答えになります。金属シースの内側にある酸化マグネシウムのコアには劣化するポリマーが含まれていないため、出力は高く一定に保たれます。

• 321 ステンレス鋼シース — 腐食が軽度な高温ラインに適した汎用の選択肢です。
• アロイ 825 シース — 塩化物、酸、または沿岸および沖合の大気が標準的なステンレス鋼を攻撃する場合に最適です。
• コンポーネントと端子 — MI 終端は湿気が侵入する場所であるため、コールド リード、ジャンクション ボックス、シーリング キットもケーブルと同じくらい重要です。

MI ケーブルは通常、工場で固定された長さで出荷され、現場で切断することはできないため、注文する前に回路レイアウト、コールド リードの位置、ジャンクション ボックスの位置をすべて決定する必要があります。

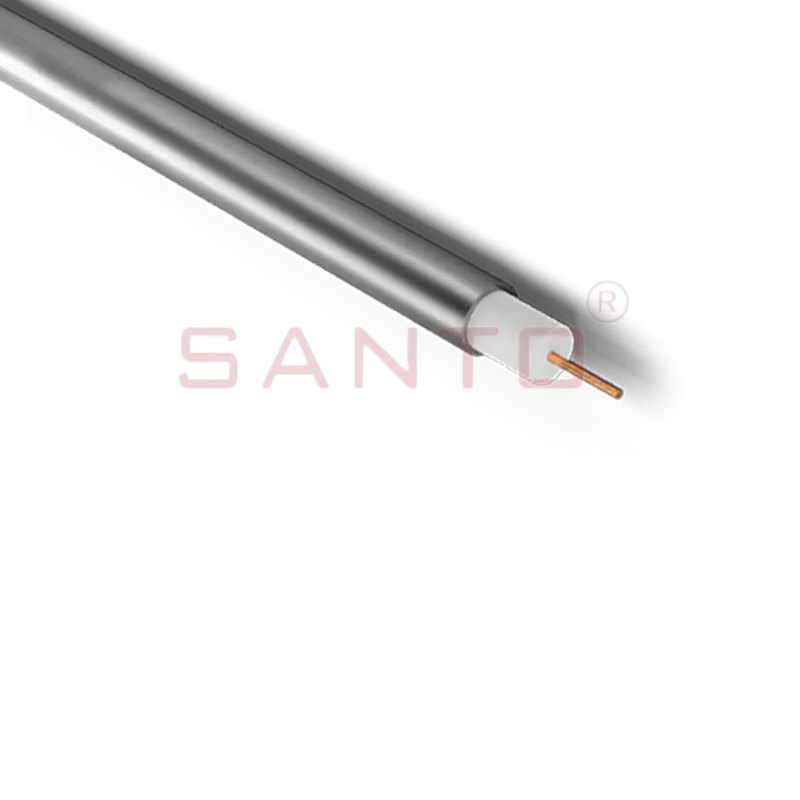

321 ステンレス鋼シース付き MI 加熱ケーブル 過酷な産業環境向けの鉱物絶縁ヒートトレース ケーブルで、600°C のシース温度、耐食性、機械的強度、耐火性の安全性を備えています。 製品を見る→

スキン エフェクト システム: 非常に長いラインの経済的な選択

キロメートル単位のパイプラインでは、コストを決定するのは 1 メートルあたりのケーブル価格ではなく、設計に必要な回路、変圧器、接続箱の数です。表皮効果トレースでは、パイプ壁自体を高周波電流の戻り経路として使用し、パイプ表面に熱を集中させ、数十個の定ワット回路を並列接続する必要がある距離にわたって電圧降下を管理可能な状態に保ちます。

1 回路あたり約 1 キロメートルを超える場合、特にアクセスが困難な石油、ガス、石油化学サービスの埋設または高架パイプラインの場合、通常、表皮効果の方が安価で保守しやすいオプションとなります。

STS HT 長いパイプライン用表皮効果トレーシング ワイヤー 強磁性ヒートチューブを使用した表皮効果トレーシングワイヤは、電気的に安全な動作と低い外壁電圧を備え、長いパイプラインでの効率的な熱伝達を実現します。 製品を見る→

電圧、ワット密度、回路長が実際の出力を決定します

ケーブルの銘板の 1 メートルあたりのワット数は、公称パイプの公称電圧で測定されます。実際のインストールが一致することはほとんどなく、ほとんどのシステムのパフォーマンスが低下しているのはこのギャップによって説明されます。

• 電圧降下: コールドリードが長いと、ケーブルが実際に受ける電圧が低下し、出力がデータシートの数値を大幅に下回る可能性があります。
• ワット密度: 1 メートルあたりのワット数が高くなると回復が速くなりますが、シース温度が上昇します。流体および許容されるパイプの表面温度に合わせてください。
• 回路長: 定ワット回路には、電圧降下と電流によって設定される最大長があります。それを超えると、回路、接続箱、障害点が追加されます。
• 断熱材: 絶縁体の厚さと伝導率は、ほとんどのケーブルの選択よりも熱損失を大きく変化させます。十分に絶縁された回線は、ケーブル ファミリ全体を仕様から除外する可能性があります。

制御装置、センサー、および危険場所の認定

ケーブル ファミリが修正されると、制御層は、システムが実際に使用中の温度を維持するかどうかを決定します。サーモスタットのない定ワット回路は、シャットダウンを待つ暴走となります。

• 維持温度の両端に余裕を持たせた感知範囲を持つサーモスタットを選択してください。
• 表面感知サーモスタットはタンクや短いラインに適しています。パイプライン誘導センサーは、1 つの表面ポイントが代表的でない場合の長時間の実行に適しています。
• 機密扱いの領域では、サーモスタット、センサー、ジャンクション ボックス、および終端のすべてに適切な認証が必要です。ケーブル定格だけでは十分ではありません。
• 482 °C 定格のセンサーと防爆コントローラーは、まさにこれらの高温業務に対応します。

プロジェクトに機密扱いのエリアや異常な温度範囲が含まれる場合は、価値があります。 サプライヤーのエンジニアと詳細について話し合う 部品表が凍結される前に。

絶縁、設置および試運転のチェック

取り付けの詳細が間違っていると、最適なケーブルでも失敗します。ほとんどのトラブルは 3 点で解決します。

1. 一定ワット数のケーブルを決して重ねないでください。 自己調整テープは交差を許容します。一定ワット数のケーブルは、温度によって出力が低下しないため、そうではありません。
2. ケーブルを配管に接触させて正しく固定してください。 ホイルテープは熱を拡散し、感圧テープとケーブルタイは位置を保持します。両方とも垂直方向の走行では重要です。
3. 断熱、耐候性、ラベルを貼ります。 すべての回路には、識別ラベルと、絶縁抵抗と起動電流の測定値を含む試運転記録が必要です。

各回路のベースライン電流を記録します。これは、2 年後の冬にパイプが冷えてプラントが停止できなくなるときに、高温回路の故障を発見する最速の方法です。

よくある質問

200 °C のアプリケーションに自己調整ケーブルを使用できますか?

一般的にはノーです。標準的な自己調整製品は、その時点よりずっと前に出力の大部分を失い、限界近くで動作を続けると耐用年数が短くなります。約 120 ～ 150 °C を超える場合は、一定のワット数、MI または表皮効果の設計に移行します。

1 メートルあたりのワット数が高いほど、常にパフォーマンスが向上するのでしょうか?

いいえ。ワット密度が高くなると、シースの表面温度が上昇し、コークス化やプロセス流体の劣化の危険性が生じます。サイズワット密度は、断熱後の実際の熱損失に、適切な起動マージンを加えたものです。

一定ワット数のケーブルを備えたサーモスタットはまだ必要ですか?

はい。定ワット数ケーブルには自己制限がないため、温度制御と過熱保護の両方にサーモスタットまたはコントローラーが必要です。

屋外または海岸沿いの場所ではどのシースを選択すればよいですか?

ステンレス鋼 321 は穏やかな条件に対応しますが、塩化物や海洋大気には通常、合金 825 シースまたは同等の耐食構造が必要です。

温度バンドを正しく設定すれば、選択の半分はすでに完了しています。維持温度と暴露温度、適切に絶縁されたラインに対するワット密度のサイズを確認し、現場で使用できるシースを選択してから、その周囲の制御と認証を指定します。この順序で行うと、高温加熱ケーブルの仕様は、最初の冬、最初の蒸気切れ、最初のメンテナンス停止を乗り切ることができます。
