タンク加熱ベルトとは何ですか?またどのように機能しますか?完全な産業ガイド

あ タンク加熱ベルト は、タンク、ドラム、またはコンテナの外側に巻き付けて内容物の温度を維持または上昇させる、柔軟な電動発熱体です。粘性流体の凝固を防ぎ、温度に敏感な材料の凍結を防ぎ、内容物の取り外しや移動を必要とせずに一貫したプロセス条件を確保します。 石油・ガス、化学処理、食品生産、水処理業界で使用されるタンク加熱ベルトは、用途の要件に応じて通常 0.5 ～ 5 W/インチ 2 の範囲のワット密度で、容器壁を介して目標の熱エネルギーを直接供給します。

タンク加熱ベルトはどのように機能しますか?コアメカニズム

あ tank heating belt works by converting electrical energy into thermal energy through resistive heating elements embedded within a flexible insulating jacket, then conducting that heat through direct contact with the tank surface and into the contents.

動作原理は単純です。ベルト内の抵抗ワイヤまたはフィルム要素に交流または直流が流れると、電気抵抗によって熱が発生します。この現象はジュールの法則 (P = I²R) によって支配されます。この熱は、ベルトの接触面を通ってタンク壁に伝導し、さらに内部の液体または材料に伝わります。

最も工業的な タンク加熱ベルト 4 つの機能層で構成されます。

• 発熱体層: 通電時に熱を発生する抵抗コア (通常はニクロム (NiCr) ワイヤ、カーボンファイバー加熱テープ、またはエッチングされた箔要素)。要素の抵抗は製造時に調整され、ベルトのアクティブな表面積全体で比ワット密度が生成されます。
• 内部接触層: あ thermally conductive, electrically insulating material (commonly silicone rubber or PTFE) that maximizes heat transfer to the tank surface while preventing electrical continuity between the element and the vessel.
• 外側の断熱ジャケット： 周囲環境への熱損失を最小限に抑えるグラスファイバー、シリコンフォーム、またはミネラルウールの断熱材。生成された熱の大部分を内部のタンクに向けることでエネルギー効率を向上させます。
• 外側の保護シース: あ durable covering of woven fiberglass, stainless steel braid, or high-temperature silicone rubber that protects the assembly from mechanical damage, chemicals, and moisture ingress.

温度制御は、ベルトのオンとオフを繰り返して目標温度設定値を維持する内蔵または外部サーモスタットによって実現されます。高度なシステムでは、PID (比例-積分-微分) コントローラーを使用して電力出力を継続的に調整し、周囲条件が変動しても温度を設定値の ±1 ～ 2°C 以内に維持します。

タンク加熱ベルトの種類: どの設計があなたの用途に適合しますか?

タンク加熱ベルトはいくつかの異なる設計で製造されており、それぞれが特定の温度範囲、容器の形状、設置環境に合わせて最適化されています。

1. シリコーンゴム加熱ベルト

シリコーンゴムタンク加熱ベルトは、一般産業および実験室用途で最も広く使用されているタイプです。これらは、高級シリコーンゴムの層の間に封入されたエッチングされたフォイルまたは抵抗線の要素で構成されています。主な利点には、優れた柔軟性 (円筒形、円錐形、または不規則な容器表面にしっかりと適合する)、-60°C ～ 230℃ の温度耐性、湿気、オゾン、および多くの化学物質に対する固有の耐性が含まれます。標準ワット密度の範囲は次のとおりです。 0.3～2.5W/cm2 。シリコンベルトは、一般的なドラムおよび IBC (中間バルクコンテナ) の直径に合わせた標準サイズのほか、非標準容器向けのカスタム構成も用意されています。

2. ガラス繊維絶縁抵抗線加熱ベルト

これらのベルトは、ニクロムまたはカンタル抵抗線をグラスファイバー布キャリアに織り込むか巻き付けて使用し、その後追加の絶縁層で覆います。より高い温度が持続するように設計されており、最大で連続動作が可能です。 450℃ 工業グレードのバージョンでは、シリコーンゴムが熱的に圧倒されるタール、アスファルト、樹脂、重質原油の用途に適しています。その代償として、シリコンベルトに比べて柔軟性が低下します。グラスファイバーベルトは、ベルトを張って永久的に固定できる固定円筒容器に適しています。

3. 鉱物絶縁 (MI) バンド ヒーター

鉱物絶縁タンク加熱バンドは、ステンレス鋼シースの内側に圧縮酸化マグネシウム (MgO) 粉末で囲まれた抵抗線要素を使用します。この構造は工業用浸漬ヒーターから借用したものです。この設計により、最高のワット密度（最大 8W/cm2 ) および最高温度 (最大 700℃) に耐えますが、柔軟性が犠牲になります。 MI バンド ヒーターは半硬質で、石油化学および高温プロセス用途で円筒容器の外側に直接クランプできるように設計されています。

4. 自動調整加熱ベルト (PTC テクノロジー)

自動調整 (PTC - 正の温度係数) 加熱ベルトは、温度が上昇すると電気抵抗が指数関数的に増加する導電性ポリマー コアを使用します。これは、ベルトが目標温度に近づくと出力を自動的に下げ、外部サーモスタットを必要とせずに過熱のリスクを排除することを意味します。 PTC タンク加熱ベルト 屋外の水タンク、寒冷地での化学物質の保管、サーモスタットの継続的な監視が現実的ではない遠隔設置など、凍結防止用途に特に価値があります。 PTC ベルトの最大動作温度は通常、次のように制限されます。 65～85℃ そのため、高温プロセスの加熱には適していません。

5. IBC およびドラム加熱ジャケット

200 リットルドラム缶および 1,000 リットル IBC 用に特別に設計された大型加熱ソリューションである IBC 加熱ジャケットは、本質的に、容器の円筒形本体全体を覆う一体型断熱材を備えた全周加熱ベルトです。これらは工業用プラグとコネクタで接続され、通常は 20 ～ 80℃ の範囲で設定値を調整できるサーモスタットが内蔵されています。標準的な 1,000 リットル IBC 加熱ジャケットは通常、 1,500～3,000ワット 断熱材の品質と周囲温度に応じて、内容物を 4 ～ 8 時間で 5°C から 40°C に上昇させることができます。

タンク加熱ベルトの種類の比較: 性能の概要

適切なタンク加熱ベルトを選択するには、加熱技術を目標温度、ワット密度要件、容器の形状、設置環境の安全分類に適合させる必要があります。

表 1: 最大動作温度、ワット密度、柔軟性、自己調整機能、および主なアプリケーションの適合性に関する 5 つの主要なタンク加熱ベルト タイプの比較。

タンク加熱ベルトの主要産業と用途

タンク加熱ベルトは、保管流体またはプロセス流体の温度維持が品質、安全性、または運用継続にとって重要であるあらゆる業界で、非常に幅広い業界で使用されています。

石油、ガス、石油化学の処理

重質原油、燃料油、およびアスファルトベースの製品は、周囲温度で非常に粘度が高くなるか固化し、ポンプで輸送したり処理したりできなくなります。あ タンク加熱ベルト 貯蔵容器やデイタンクに適用すると、これらの物質をポンプで汲み上げられる最低温度に維持します。通常、燃料油の場合は 40 ～ 80 °C、アスファルトの場合は 130 ～ 160 °C です。オフショアプラットフォームの用途では、海水冷却式貯蔵タンクの加熱ベルトがガス凝縮ラインでのハイドレート形成を防ぎます。このラインでは、制御されていない冷却により詰まりが発生し、解消するまでに数日かかる可能性があります。

化学物質の製造と保管

多くの工業用化学物質の凝固点は 0°C よりはるかに高く、粘度を制御するために特定の温度に維持する必要があります。硫酸 (93% 濃度で凝固点 10°C)、水酸化ナトリウム (50% 溶液で凝固点 12°C)、およびリン酸 (85% 濃度で凝固点 21°C) が一般的な例です。 タンク加熱ベルト 加熱されていない保管場所でのコストのかかる凍結を防ぎます。化学産業の用途では、バッチ処理中に反応容器を正確な高温に維持するために加熱ベルトも使用されますが、±5°C の温度偏差でも製品の品質や収量に影響を与える可能性があります。

食品および飲料の製造

食用油脂（ココナッツオイルは24℃、パームステアリンは44℃で溶けます）、チョコレート、蜂蜜、シロップは、保管中や輸送中に正確な温度を維持する必要があります。食品グレードのシリコーン タンク加熱ベルト FDあ 21 CFR および EU 規則 10/2011 規格に準拠した認証を取得しており、汚染の危険を冒すことなく、これらの製品を最適な加工温度に維持します。醸造および乳製品用途では、加熱ベルトにより発酵容器の温度が狭い設定値 (精密発酵では±0.5°C) 内に維持され、製品の特性と微生物の活動が直接決まります。

水処理と都市インフラ

凍結防止が主な要因です タンク加熱ベルト 水処理に使用します。寒冷地設置の貯水タンク、化学薬品投与タンク (塩素、フッ化物、凝固剤用)、フィルター逆洗タンクは、凍結による損傷を防ぐために冬の間加熱する必要があります。 PTC 自動調整式加熱ベルトは、一年中通電状態にしておくことができ、暖かい天候では消費電力を最小限に抑え、温度が下がると自動的に出力を増加させるため、この用途に特に適しています。

医薬品およびバイオテクノロジーの製造

API (医薬品有効成分) の合成では、溶媒、試薬、中間体を保持する反応容器や中間貯蔵タンクの正確な温度制御が必要となることがよくあります。ステンレス鋼のハードウェアを備えたクリーンルーム対応のシリコン加熱ベルトは、cGMP (現在の適正製造基準) 製薬環境では標準装備されています。容器表面全体の温度均一性は重要な検証パラメータです。プレミアム医薬品グレードの加熱ベルトにより、容器内の表面温度の均一性が実現されます。 ±3℃ ベルト領域全体で、IQ/OQ/PQ 認定プロトコルのプロセス一貫性要件をサポートします。

タンク加熱ベルトと代替加熱方法: 実際の比較

最も効率的でコスト効率の高いソリューションを選択するには、タンク加熱ベルトと他のタンク加熱方法 (浸漬ヒーター、スチーム コイル、ヒート トレース テープ、再循環システム) をどのように比較するかを理解することが不可欠です。

表 2: 設置の複雑さ、温度均一性、エネルギー効率、流体接触、および最適な用途シナリオにおける、タンク加熱ベルトと 4 つの代替タンク加熱方法の比較。

非侵襲的な設置の利点 タンク加熱ベルト これは、攻撃的な化学物質、医薬品、または食品を含む容器の場合、内部発熱体が汚染のリスク、追加の洗浄検証の負担、または材料の適合性の問題を引き起こす場合に特に重要です。浸漬ヒーターは熱効率が良い一方で、タンクの貫通、密閉、検査のための定期的な取り出しが必要ですが、外部加熱ベルトではそのいずれも必要ありません。

タンク加熱ベルトのサイズと選択方法: 重要なパラメーター

タンク加熱ベルトのサイズを正しく設定するには、容器からの熱損失、目的の時間枠内で内容物を目標温度まで上昇させるために必要な加熱エネルギーを計算し、適切なワット密度と適用範囲を備えたベルトにこれらの要件を適合させる必要があります。

基本的なサイズ計算式は次のとおりです。

必要電力(W) = [M × Cp × ΔT / t] 熱損失(W)

ここで: M = 内容物の質量 (kg)、Cp = 流体の比熱容量 (J/kg・K)、ΔT = 必要な温度上昇 (K)、t = 許容される加熱時間 (秒)、熱損失 = 断熱されていない容器の壁および上面/底面による熱損失。

実践例: パーム油 (Cp ≈ 2,000 J/kg・K、密度 ≈ 900 kg/m3) の 200 リットルのスチールドラムは、周囲温度 5°C、最小限の断熱で、4 時間で 15°C から 45°C まで加熱する必要があります。

• 内容物の質量：200×0.9＝180kg
• 加熱エネルギー：180 × 2,000 × 30 = 10,800,000 J = 3,000 Wh
• 必要な加熱電力: 3,000 Wh / 4 時間 = 750 W
• 推定熱損失 (断熱されていない 200L ドラム、ΔT=35°C): 約 200 ～ 350 W
• ベルトに必要な合計電力: 約 1,000 ～ 1,100 W

標準的な 1,200 W のシリコン ラバー ドラム加熱ベルトは、周囲条件の変動を考慮して 10 ～ 20% のヘッドルームを備え、この用途に適切なサイズになります。

追加の選択パラメータには次のものがあります。

• 電圧: 120V、240V、または 480V (単相または三相) の標準電源電圧は、利用可能な電気インフラストラクチャに適合する必要があります。三相ベルトは、3 kW を超える高出力の産業用設備で一般的です。
• 危険区域の分類: 設置場所がゾーン 1 またはゾーン 2 の ATEX/IECEx 分類エリア (可燃性蒸気または粉塵) にある場合、加熱ベルトには適切な Ex 認定 (例: Ex e、Ex d、または Ex n 定格) が付いている必要があります。標準加熱ベルトは危険雰囲気では決して使用しないでください。
• 温度調節器の種類： オン/オフのサーモスタットは、凍結防止や重要でない温度維持には十分です。 PID コントローラーは、製薬、食品安全、または精密プロセスのアプリケーションに必要です。
• 容器の材質と表面状態： 表面が粗いと、熱接触効率が低下します。熱伝導ペーストや適合シリコンパッドなどのサーマルインターフェースマテリアル（TIM）は、粗い、腐食した、または凹凸のある容器表面への熱伝達を大幅に改善します。

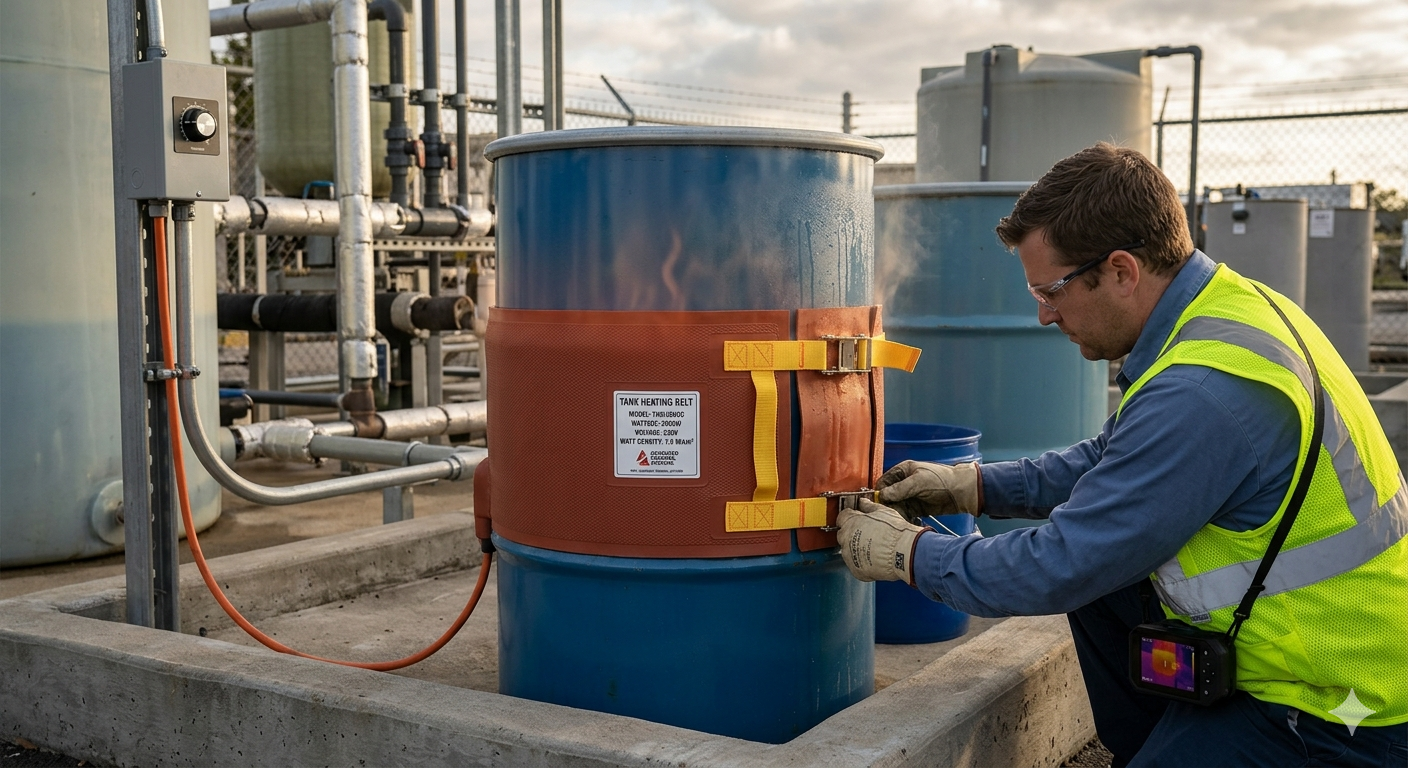

最大限の効率と安全性を実現する設置のベストプラクティス

タンク加熱ベルトを適切に設置するかどうかが、目標温度を効率的に維持するシステムと、過剰なエネルギーを消費したり、加熱が不均一になったり、早期に故障したりするシステムとの差の大部分を占めます。

• 取り付ける前に容器の表面をきれいにします。 接触部のサビ、スケール、汚れ、油分を取り除いてください。表面汚染の薄い層でも断熱材として機能し、熱伝達効率が 10 ～ 30% 低下します。鋼製容器の場合、ベルトを取り付ける前に地金にワイヤーブラシをかけ、薄い熱伝導性ペーストを塗布することがベストプラクティスです。
• 接触面積を最大化: ベルトは容器の表面に対して隙間なく平らに置く必要があります。表面がわずかに凹凸がある場合は、接着剤だけに頼るのではなく、ストラップやバンドを使用してベルトを均等に張ってください。エアギャップによりベルト要素にホットスポットが生じ、劣化が促進されます。
• あlways add external insulation: 加熱ベルト上に断熱材がないと、発生した熱の最大 50% が周囲の空気の対流によって失われます。少なくとも 25 ～ 50 mm の厚さのミネラルウール、フォーム、またはグラスファイバーブランケット断熱材でベルトと容器を包むと、通常、断熱されていない設置と比較してエネルギー消費が 40 ～ 60% 削減されます。
• 熱電対またはセンサーを正しく配置します。 ベルト表面温度ではなく実際の容器/流体温度を測定するには、温度センサーをベルト表面ではなく容器壁に配置する必要があります。ベルトと容器 (容器の壁) の間にセンサーを配置すると、制御目的で最も正確な読み取り値が得られます。
• 高温安全カットアウトを取り付けます。 あlways fit an independent over-temperature safety device (a separate thermal cutoff or thermostat set 20–30°C above the target setpoint) in addition to the primary temperature controller. This protects against controller failure leading to runaway overheating.
• 電気設備に関する規定に従ってください。 タンク加熱ベルトは、NEC (米国)、IEC 60519、または該当する地域の電気規定に従って、資格のある電気技師によって接続される必要があります。屋外または濡れた場所に設置する場合は、漏電遮断器 (GFCI) 保護が必須です。

タンク加熱ベルトに関するよくある質問

Q: タンク加熱ベルトはプラスチックタンクや IBC にも使用できますか?

はい、ただし重要な注意点があります。プラスチックタンク (通常は HDPE またはポリプロピレン) の場合、ベルトがプラスチックの熱たわみ温度 (HDT) を超えないように、最大​​ワット密度を慎重に制限する必要があります。 HDPE は 80°C を超えると軟化します。ポリプロピレンは100℃以上。プラスチック製の容器の場合は、正確なサーモスタット制御を備えた低ワット密度のシリコン ベルト (0.3 ～ 0.8 W/cm²) を使用して、容器の表面温度をプラスチックの HDT より十分低く維持します。金属タンク用に設計された高ワット密度ベルトをプラスチック容器では決して使用しないでください。局所的な過熱により容器が永久に変形します。

Q: タンク加熱ベルトの寿命はどれくらいですか?

耐用年数は、動作温度、デューティ サイクル、設置品質に大きく依存します。適度な温度 (150°C 以下) で 50% のデューティ サイクルと適切な絶縁で動作するシリコーン ゴム製加熱ベルトは、通常、 5～10年 耐用年数のこと。最大定格温度またはそれに近い温度で継続的に動作するベルトは、寿命が大幅に短くなります。シリコン絶縁体と要素の巻線は、定格最大温度の 80% を超えると熱劣化が加速します。外側ジャケットの亀裂、層間剥離、変色がないか定期的に検査することを年に一度お勧めします。

Q: タンク加熱ベルトとパイプヒートトレーステープの違いは何ですか?

タンク加熱ベルトは、容器の円筒形本体を包み込み、広い表面全体に領域加熱を提供するように設計されています。タンク加熱ベルトは、総出力が大幅に高く (通常 500 W ～ 5 kW)、規定の寸法を備えた完全な帯状アセンブリとして構築されています。パイプヒートトレーステープは、パイプの長さに沿って走るように設計された連続的な柔軟な要素であり、直線状の走行に沿って温度を維持します。用途によってはヒートトレーステープを小型タンクに巻き付けることもできますが、専用のタンク加熱ベルトは容器表面全体に均一な熱分布を提供し、保管容器内のバルク流体の温度を維持するのに適しています。

Q: タンク加熱ベルトは断熱タンクでも機能しますか?

はい、そして実際、すでに断熱されたタンクの加熱ベルトの上に外部断熱材を追加することは依然として有益です。加熱ベルトは容器の外面の断熱ジャケットの下に取り付けられます。加熱ベルト上の外部断熱材は、ベルトから外気への熱損失を防ぐため、タンクの内部断熱材に関係なく重要です。既存のフォームまたはミネラルウールの断熱被覆を備えたタンクの場合、ベルトは通常、設置ゾーンの被覆を一時的に取り外し、ベルトを裸の容器壁に適用し、その後ベルトアセンブリ上に被覆を元に戻すことによって設置されます。

Q: 1 つのタンク加熱ベルトで大きなタンクの内容物全体を均一に加熱できますか?

大型タンク上の 1 つの高さに配置された 1 つの加熱ベルトにより、ベルト ゾーン付近は暖かく、上部と下部に向かうにつれて温度が低くなります。という温度勾配が形成されます。約 500 リットルを超えるタンクの場合、30 ～ 40 cm の間隔で垂直に配置された複数のベルトを使用するか、容器の円筒壁の大部分を覆うフルハイトの加熱ジャケットを設置すると、温度の均一性が大幅に向上します。あるいは、タンク内で低ワットの加熱ベルトと再循環ポンプまたは機械撹拌機を組み合わせると、熱の分布が促進され、熱成層が解消されます。

Q: タンク加熱ベルトは可燃性液体と一緒に使用しても安全ですか?

標準のタンク加熱ベルトは、可燃性液体の使用や危険分類区域での使用は認定されていません。蒸気と空気の混合物が爆発性濃度に達する可能性がある可燃性の溶剤、燃料、または化学物質を含む用途 (ATEX ゾーン 1 またはゾーン 2) の場合は、適切な機器グループおよび温度クラス (T クラス) 定格を持つ ATEX/IECEx 認定の加熱ベルトのみを使用する必要があります。 T クラスは、ベルトの最大表面温度が、存在する最も敏感な可燃性物質の自己発火温度を決して超えないよう、適切な安全マージンを持って選択する必要があります。

結論: 長期的な信頼性を実現する適切なタンク加熱ベルトの選択

A タンク加熱ベルト は、プロセス温度を維持し、凍結損傷を防止し、広範囲の産業用途にわたって保管流体の粘度を制御するための、最もコスト効率が高く多用途なツールの 1 つです。非侵襲的な取り付け、柔軟な構成オプション、およびほぼすべての円筒形または円筒形に近い容器との互換性により、浸漬ヒーター、蒸気コイル、または再循環システムが非実用的であるか、不必要に複雑な場合には、加熱ベルトが好ましい選択肢となります。

アプリケーションが成功するかどうかは、実際の熱負荷計算に基づいた正しい出力サイジング、温度範囲と化学環境に適した加熱技術の選択、外部断熱材を使用した適切な設置、および正確な温度制御にかかっています。正しく指定され、高品質の断熱材が施されたタンク加熱ベルトが設置されていると、通常 85 ～ 95% のエネルギー効率が達成されます。これは、入力電力の大部分が大気中に失われるのではなく、タンクの内容物に到達することを意味します。

あなたの用途が、地方の水処理プラントの凍結防止であれ、食品工場でのパーム油の処理温度での維持であれ、海上ターミナルでの重質原油の圧送可能であれ、要件を満たすように設計されたタンク加熱ベルト構成があり、その構成をお客様の特定の条件に正確に適合させることが、信頼性が高く、エネルギー効率の高い運用を長年にわたって続けるための鍵となります。
